Anlagenbau & Integration

Schnittstellen für die nahtlose Integration und Automatisierung

Um einen reibungslosen Ablauf sicherzustellen, werden heutzutage alle in einer Produktions- oder Logistikanlage angeschlossenen Maschinen, und somit auch die Drucker,  synchronisiert und per Signal gesteuert. Dadurch kann bei Problemen auch schnell und zielgerichtet eingegriffen werden.

Der Anschluss der Drucker an die Anlagensteuerung erfolgt über die GPIO-Schnittstelle (GPIO = General Purpose Input/Output). Durch GPIO kann der Drucker bi-direktional mit der Anlagensteuerung kommunizieren, die Dokumente on-demand sowie just-in-time drucken, wodurch diese bei der Ausgabe automatisch dem jeweiligen Paket zugeordnet werden.

Mittels Status-Out-Schnittstelle kann der Drucker Rückmeldungen über den erfolgten Ausdruck eines Dokuments oder auch Störmeldungen an die Anlagensteuerung senden. Um den Druckstatus noch besser sichtbar zu machen, kann zusätzlich auch ein Signal- oder Ampelsystem an die Anlage angeschlossen werden.

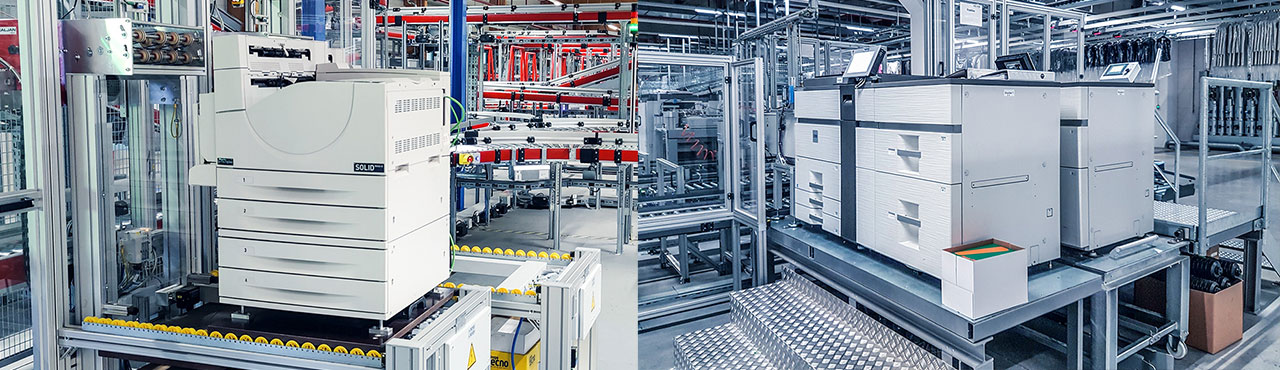

Ein konkretes Anwendungsbeispiel ist der Rechnungs- und Etikettendruck in einer Verpackungslinie. Hier werden die Druckaufträge individuell gesteuert und, sobald der Artikel auf der Verpackungslinie eintrifft, gedruckt. Wenn das Paket beim Dokumenteninserter ankommt, werden die gedruckten Dokumente automatisch der Sendung zugeführt. In diesem Beispiel war eine Tandemlösung mit zwei parallel arbeitenden Druckern notwendig, um die hohe Druckkapazität von mehreren hunderttausend Seiten pro Monat gewährleisten zu können. Essenziell war auch hier, dass die Drucker per GPIO, Status-Out und SNMP mit der Anlagensteuerung kommunizieren können. Die Microplex-Modelle SOLID 105A3-2 sowie SOLID 120A3-2 sind für diese Anwendung optimal geeignet.

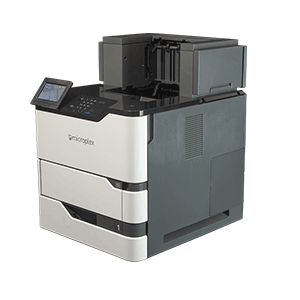

Bei einem weiteren Anwendungsbeispiel werden in einer Anlage, in der personalisierte sensible ID-Produkte wie Pässe und Kredikarten verarbeitet werden, mittels nahtlos integriertem Drucker Begleitpapiere gedruckt. Diese enthalten Anweisungen, Passnummer, Referenznummer sowie Barcode und QR-Code für den Versand, welche mit hoher Druckauflösung gedruckt werden und hohen Sicherheitsstandards entsprechen müssen. Konkret geht es um den Druck von 200 g/m² A5 Papier mit Duplex- sowie Face-Up-Option. Auch hier erfolgt die Kommunikation mit der Anlage mittels GPIO und Status-Out, welche einen fehlerfreien und sicheren Ablauf ermöglichen. In diesem Fall wird der SOLID 52A4 eingesetzt, welcher über eine hohe Papierkapazität verfügt, was eine weitere Voraussetzung für diese Anwendung ist.
